中石化下属的一个分公司，蒸汽供应网络由热电部生产蒸汽，分别送给公司各部使用。各部入口的蒸汽计量仪表和热电部总表的维修和数据管理由计量中心负责。在这个蒸汽网中，部分蒸汽用户在夏季用量很少，有时甚至进入小信号切除区，因此计量误差大，计量检测率提不高。
为了扭转这种局面，该公司在2008年公司装置大修期间将两条总管计量表和供芳烃部分表全部改成了“双量程差压式流量计”；同时引入了 “计量数据诊断系统”，强化了数据管理，有效地提高了蒸汽计量检测率，取得了良好的经济效益。

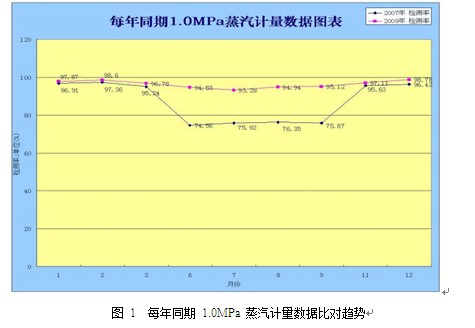

该公司蒸汽管网改造前的2007年和改造后的2009年每月同期的蒸汽计量数据比对情况见表 1，比对趋势见图 1。
表 1 每年同期 1.0MPa 蒸汽计量数据汇总
|
时 间 |
总量（万吨） |
检测率（%） |
时间 |
总量（万吨） |
检测率（%） |
|
2007年11月 |
9.72 |
95.63 |
2009年11月 |
10.31 |
97.11 |
|
2007年12月 |
12.92 |
96.42 |
2009年12月 |
11.14 |
98.78 |
|
2007年1月 |
13.52 |
96.91 |
2009年1月 |
12.29 |
97.87 |
|
2007年2月 |
10.58 |
97.36 |
2009年2月 |
11.53 |
98.60 |
|
2007年3月 |
9.79 |
95.24 |
2009年3月 |
9.03 |
96.78 |
|
5 个月平均值 |
11.31 |
96.31 |
|
10.86 |
97.83 |
|
2007年6月 |
2.46 |
74.56 |
2009年6月 |
3.33 |
94.53 |
|
2007年7月 |
2.73 |
75.92 |
2009年7月 |
3.58 |
93.28 |
|
2007年8月 |
2.42 |
76.35 |
2009年8月 |
4.01 |
94.94 |
|
2007年9月 |
2.51 |
75.87 |
2009年9月 |
5.74 |
96.12 |
|
4 个月平均值 |
2.53 |
75.67 |
|
4.16 |
94.72 |
注：计量检测率等于分表示值之和/总表示值
由表1和图1可以看出， 在每年的夏季6-9月份， 2007年平均用量 2.5万吨，平均检测率是75.67% ，在小流量下蒸汽的检测率很低，2009年平均用量4.2万吨，平均检测率是94.72% ，改造后蒸汽检测率提高了19.05%；在每年的冬季11-3月份每月用蒸汽量在11万吨左右，2007年平均检测率是96.31% ，2009年平均检测率是97.83% ，改造后检测率增加了1.52%，变化量不是很大。可见双量程差压式流量计在大管径小流量蒸汽计量方面，应用效果非常明显。
（本文节选自专著《企业能源计量常见难题解析及对策》. 北京: 中国石化出版社. 2017:74-82 作者：天津石化高文清） |
