双量程差压流量计广受欢迎
今年3月21日在苏州召开的全国热电联产企业热网经营管理节能技术应用交流会上，上海同欣自动化仪表有限公司介绍了该公司新产品FDId型双量程差压式流量计，引起与会代表强烈反响。对这一产品反应之所以如此热烈是因为它解决了许多用户已存在多年而又一直未得到解决的难题。
现在，差压式流量计在热电行业使用得仍然很普遍。这是因为这种流量计具有稳定性佳，耐振性好，抗干扰能力强，使用和检定方便等优点，但突出的弱点是量程比（范围度）小，相对流量较小时，测量精度低，甚至进入小信号切除区，使供方利益受损。
节流式差压流量计的工作原理可简化成下面的关系式
式中：qm —— 质量流量，kg/h；
ΔP —— 差压，Pa。
这一关系式如果用图1表示，则更为明了、形象。
从公式和曲线可看出，在流量较大时，节流装置送出的差压信号幅值较大，
所以可测量得较准，但在流量较小时，节流装置送出的差压信号幅值很小，例如在10%FS流量时，差压信号只有满量程的1%。差压式流量计测量如此小的流量，就好此用台秤去称金戒指。
解决这一问题的方法是用大小两杆秤，在流量大的时候用大秤，在流量小的时候用小秤。FDId型双量程差压式流量计就是根据这一原理设计的。
在FDId型双量程节流式流量计中，有两台差压变送器，其中一台差压变送器测量上限较高，另一台差压变送器测量上限很小，一般只有3kPa或更小，两路信号同时送入智能化二次仪表，进行计算、判断和自动切换，得到流量值，从而将大流量和小流量都计得很准。
除此之外，FDId型仪表还做了另外两项改进：
1. 引入了雷诺数（ReD）补偿和可膨胀性系数（ε）补偿，从而在实际流量偏离常用流量时，能获得与常用流量时相当的系统精度。
2. 采用一体化结构，从而基本消除差压信号在长距离传递中所存在的失真。
同欣公司承诺，这种流量计用来测量蒸汽流量时，能达到下列指标：
- n 量程比：30:1
- n 系统精确度：±1.5%
- n 可测范围：1~100%；
- n 保证精度范围：3~100%；
- n 流体温度：≤560℃；
- n 流体压力：≤6.4MPa；
- n 全量程温度、压力补偿。
据统计，这种仪表已在天津石化、上海高桥石化、张家港恒通热电、张家港永兴热电、宁波热电、上海焦化、山东渤海实业等十四个单位投入正常运行。

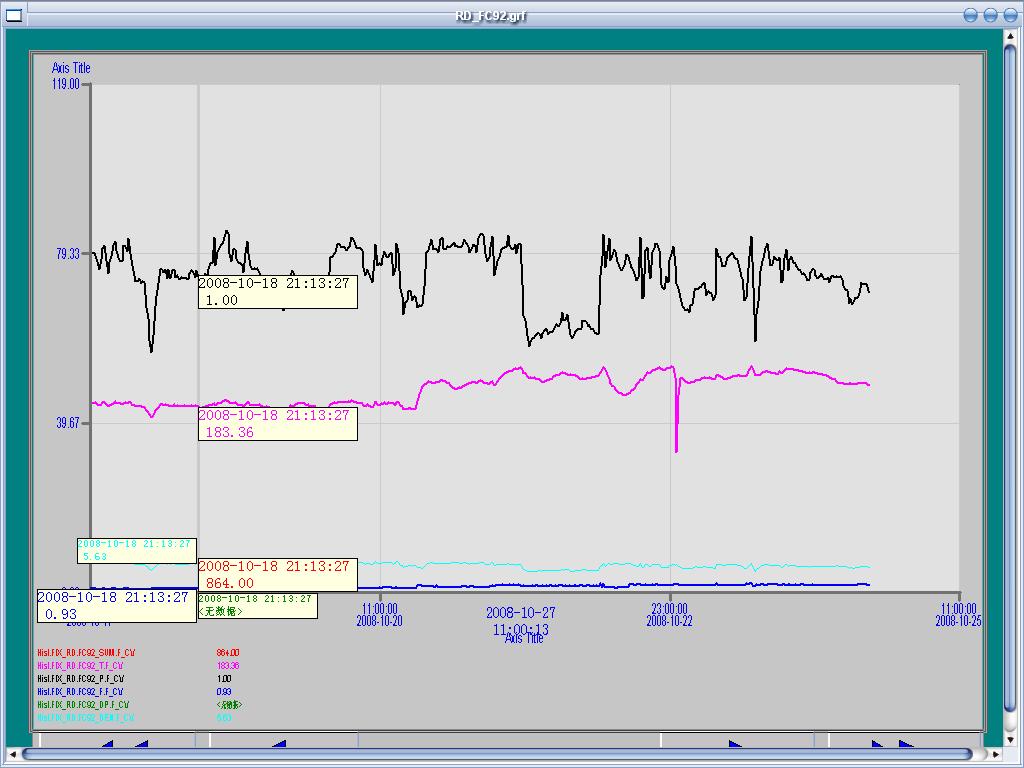

下面的彩图所示是一台FDId500（DN500）双量程流量计在某石化厂的实际运行曲线。数据采集历史曲线图中的黑、紫、浅蓝、深蓝等四根曲线，分别是蒸汽压力、蒸汽温度、蒸汽密度和蒸汽质量流量。其中，质量流量测量上限为100 t/h（对应差压100 kPa），在读数线所对应的时刻，质量流量读数为0.93 t/h，这时，低量程差压变送器（带开平方）输出电流约为4.86mA。从而将原本已进入小信号切除区的流量予以可靠显示。（转载自常州市计量检测管理协会《简报》）
|
