特 点
􀂄 移动通讯流量数据采集，简单可靠。
􀂄 通讯距离：不受限制
􀂄 也可采用有线通讯或光纤通讯方法。
􀂄 数字通讯方法实现数据采集，不损失计
量精度。
􀂄 直流 UPS 供电，效率高。缓冲时间长达
96 小时。
􀂄 主电源掉电监视，能有效防止作弊。
􀂄 免维护蓄电池。限流限压充电方式和放
电保护，大大延长蓄电池寿命。
􀂄 防水型表箱。
􀂄 用于蒸汽计量的流量数据采集站具有：
• 过热状态与饱和状态自动判断和密度
查表功能；
• 蒸汽温度压力补偿功能；
• 雷诺数影响校正功能；
• 可膨胀性系数ε补偿功能；
• 饱和蒸汽湿度补偿功能；
• 蒸汽热量计量功能；
• 下限流量计费功能；
• 超计划耗用计费功能；
• 分时段计费功能；
• 断电记录功能；
• 无纸记录功能。
概 述
采用移动通讯的方法实现流量（热量、冷量等）
数据的实时采集，由于简单可靠、投资较省、安装方
便、工期短等优点，获得广泛应用。
具有掉电记录功能的通用流量演算器，能将主电
源掉电的起始时间和终止时间记录下来，但按常规方
法处理掉电期间的流体消耗量，往往还给投机取巧者
留下缝隙。

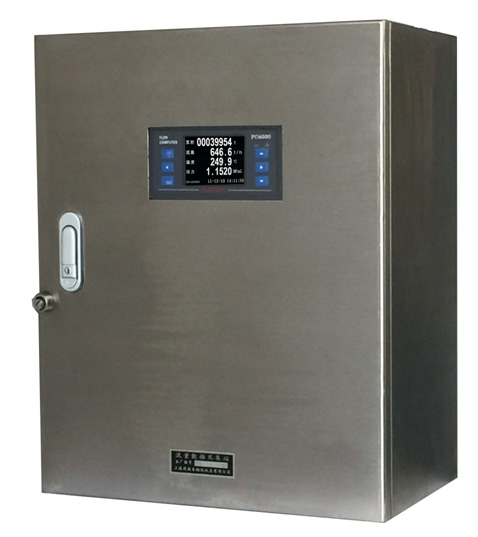

带UPS供电的流量数据采集站，在主电源（220V
AC）掉电时，由24V DC 蓄电池供电，并将主电源
掉电信息通过无线数据收发器传到主站，在数据显示
画面和历史曲线画面中显示，以便掌握信息，进行人
工督查，防止拉电作弊。
主要技术数据
1. 输入信号
作为流量数据采集站，所配流量显示装置可以是
FC3000 型智能流量积算仪、FC6000 型通用流量演
算器、FC6000H 型智能热量表、FC6000C 型智能冷
量表。不同型号的流量显示装置都可接受模拟流量信
号和频率流量信号。
(1) 测定流量输入信号
• 模拟流量信号(AI1)：
4 ~ 20mADC 或0 ~ 10mADC，键盘设定选择。
提供 +24VDC 外供电源，用于二线制4 ~ 20mA
DC 变送器供电。
• 频率流量信号(f)：
波形：矩形、正弦、三角波形。
幅值：低电平0 ~ 2V，高电平3 ~ 24V (可根据
用户要求)。
