流动调整器可用于减少上游直管段长度：GB/T 2624.1—2006 正文中例
举了两种流动调整器，它可以用在任何上游管件的下游。
本公司采用的是 19 管管束流动整直器（1998 ）
1 描述
1.1 结构

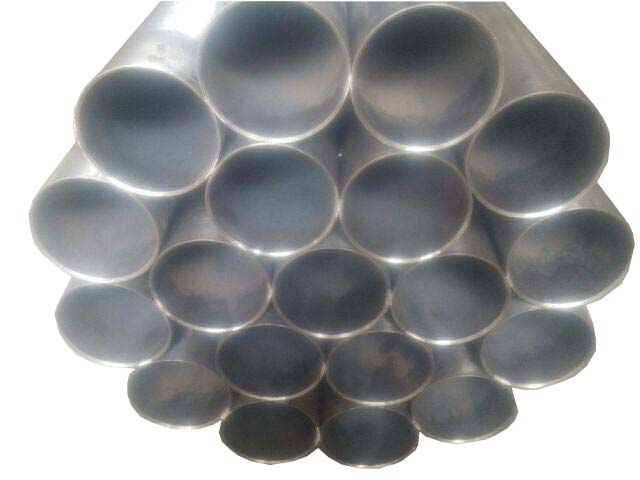

19 管管束流动整直器（1998）由 19 根管子组成，装配成如图 1 所示的
圆柱形样式。
为了减少 19 管管束流动整直器（1998）外部管子与管道壁之间产生的
旋涡，流动整直器的最大外部直径 D f 应满足：0.95D ≤ D f ≤ D。
管子的长度 L 应在 2D～3D 之间，最好尽可能接近 2D。
1.2 19 管管束流动整直器（1998 ）的管材
管束中管子的平整度、外径和壁厚必须统一。19 管管束流动整直器
（1998）的单个管子的壁厚应薄。所有管子的两端应有内倒角。
壁厚应小于 0.025D，此值是根据用于收集数据的管子壁厚确定的，
GB/T 2624 的本部分就是以这些数据为基础的。
1.3 19 管管束流动整直器（1998 ）的制造
19 管管束流动整直器（1998）应制造得非常坚固。各个管子的接触点
处应彼此焊牢，至少要在管束的两端焊牢。尤为重要的是要确保这些管子
彼此平行并与管道轴线平行，因为如果不能满足这个要求，整直器本身就
可能把旋涡引入到流动中。整直器的外部可设置定中心垫片，以帮助安装
者在管道中为装置定中心。定中心垫片可以采取平行于管道轴线的小突缘
或小棒杆的形式。管束插入管道后应可靠地固定就位，但固定应不破坏管
束部件在管道中的对称性。
